PROCESADO DE CABLES

SM IDC

Las máquinas automáticas y semiautomáticas Sm IDC (Conexión de desplazamiento de aislamiento) desarrolladas por SM Contact permiten la inserción de cables sólidos o trenzados en las ranuras de conexión IDC sin pelar, lo que constituye una alternativa eficiente y económica a los terminales de crimpado y soldadura.

El concepto modular del equipo permite diseñar configuraciones personalizadas según demanda.

TEMAS RELACIONADOS

EQUIPO DE PROCESAMIENTO DE CABLES

Conozca más sobre la tecnología IDC

Ver vídeo Sm IDC en YouTube

DESCARGAR PDF

Características técnicas

Mecanismo	neumático
Tiempo de ciclo	1 seg. (sin servicio)
Voltaje de funcionamiento	230 V / 50 Hz
Tensión de control	240 DC
Carga conectada	0,6 kW
Presión	min. 6,5 bar
Consumo de aire	150 L/min
Dimensiones (An x P x Al)	1410 x 751 x 1363 mm
Peso (vehículo autónomo)	205,3 kg (RAST 2.5, RAST 2.5 Power)
	223,5 kg (RAST 5.0)

CARACTERÍSTICAS ESTÁNDAR

OPCIONES

MUESTRAS DE CONNEXIONES

CARACTERÍSTICAS ESTÁNDAR

Configuración básica del arnés de cables
La configuración básica establece la creación de una conexión con un conector a cada lado del arnés.
Los conectores en lados opuestos deben pertenecen a la misma serie RAST (2.5 o 5.0).

Alimentación automática para conectores
La alimentación de los conectores se efectúa con la ayuda de dispensadores. Un dispensador contiene conectores con la misma cantidad de contactos. Es posible de forma opcional, instalar hasta 4 dispensadores con el mismo perfil de conector.

Carro de transporte automático
El carro de transporte se mueve automáticamente hacia adelante y hacia atrás a lo largo de la guía para recoger los conectores del tamaño correcto en la cantidad y orden requeridos. Está equipado con un módulo de parada móvil con sensor de llenado para controlar la presencia del número requerido de conectores.

Alimentación manual de cables

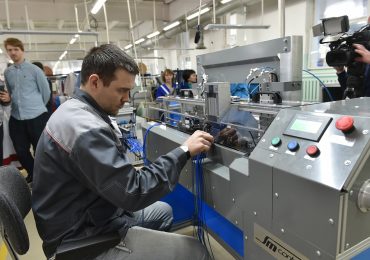

El operario inserta manualmente los cables uno por uno en la misma ranura de inserción.

PLC

Alimentación superior/ lateral de cable
Dependiendo del tipo de conectores, Sm IDC está diseñado para la alimentación superior o lateral del cable. En caso de alimentación superior al terminal (serie SM IDC TF), el cable se presiona hacia abajo entre los contactos. Mientras que en el caso de la alimentación lateral (serie SM IDC SF) el cable se inserta en el orificio y luego se presiona el contacto hacia abajo sobre el cable.

Módulo de crimpado
El diseño de la máquina garantiza una alta calidad de las conexiones, ya que el esfuerzo de instalación es independiente al operario y está determinado por un terminal IDC accionado por resorte.

El carro de trabajo se desplaza automáticamente a lo largo de la guía acorde con el orden correcto de inserción del cable. También se realiza de forma automática el salto de ranuras sin contactos.

Reconfiguración rápida a otro tipo de conector.

Control de profundidad de inserción
La prensa inserta el cable en el conector a la profundidad de inserción predeterminada solo si el sensor lo detecta en una ranura.

Opciones

Configuración avanzada del arnés de cables

La configuración avanzada establece la creación de conexiones con uno o más conectores en cada lado del arnés. Los conectores en lados opuestos pueden pertenecer a diferentes series de RAST (2.5 y 5.0) en el caso de un Sm IDC totalmente automatizado.

Alimentación de conectores a granel y en bobina

Es posible instalar de forma opcional un sistema de alimentación de acuerdo con la forma de suministro de los conectores: desenrollado para bobinas o alimentador vibratorio para suministro a granel.

Alimentación automática de cables

La máquina podría alimentar y cortar cables automáticamente con una longitud predeterminada de corte. En este caso, no hay necesidad de varios arneses de cables de diferentes colores para mantener el orden correcto en los conectores.
