Новая разработка: IDC-контакт для обмоточного провода позволяет снизить производственные затраты до 80%

24/03/2025

«СМ Контакт» предлагает современное решение для производителей катушек.

Запатентованная технология со штыревым IDC-контактом сократит затраты на производство электрических соединений с обмоточным эмалированным проводом.

Штыревой лепесток IDC-типа со штамповкой с зубчиками является простой технологией для разъёмов с обмоточным проводом. Он прорезает эмаль провода при вертикальной установке.

сечение IDC-контакта с зубчиками

Обмоточный провод помещается в специальный паз в пластиковом корпусе катушки, аналогично традиционному способу.
Стабильность электрического соединения достигается за счёт деформируемого при вставке пружинного элемента (типа Press-fit). Он создаёт плотный контакт между штырьком и токопроводящим сердечником провода.

На штамповке IDC-контакта:
со стороны пластикового корпуса — пружинный элемент,
со стороны обмоточного провода — зубчики.

Буклет про штыревые контакты и установщики

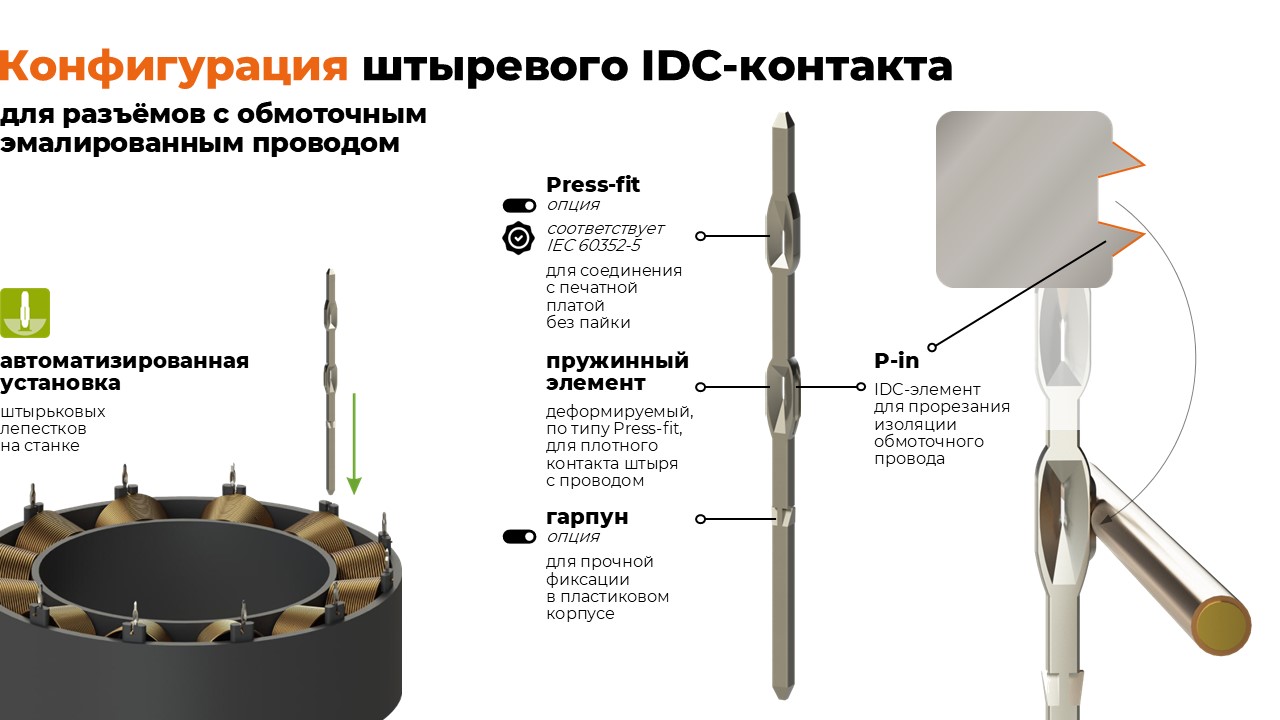

штыревой IDC-контакт конфигурация

Press-fit-технология «СМ Контакт» для отверстий с покрытием в печатных платах сертифицирована по стандарту IEC (EN 60352-5). Это даёт возможность соединения готового изделия с печатной платой без пайки.

Доступны различные размеры Press-fit контактов.

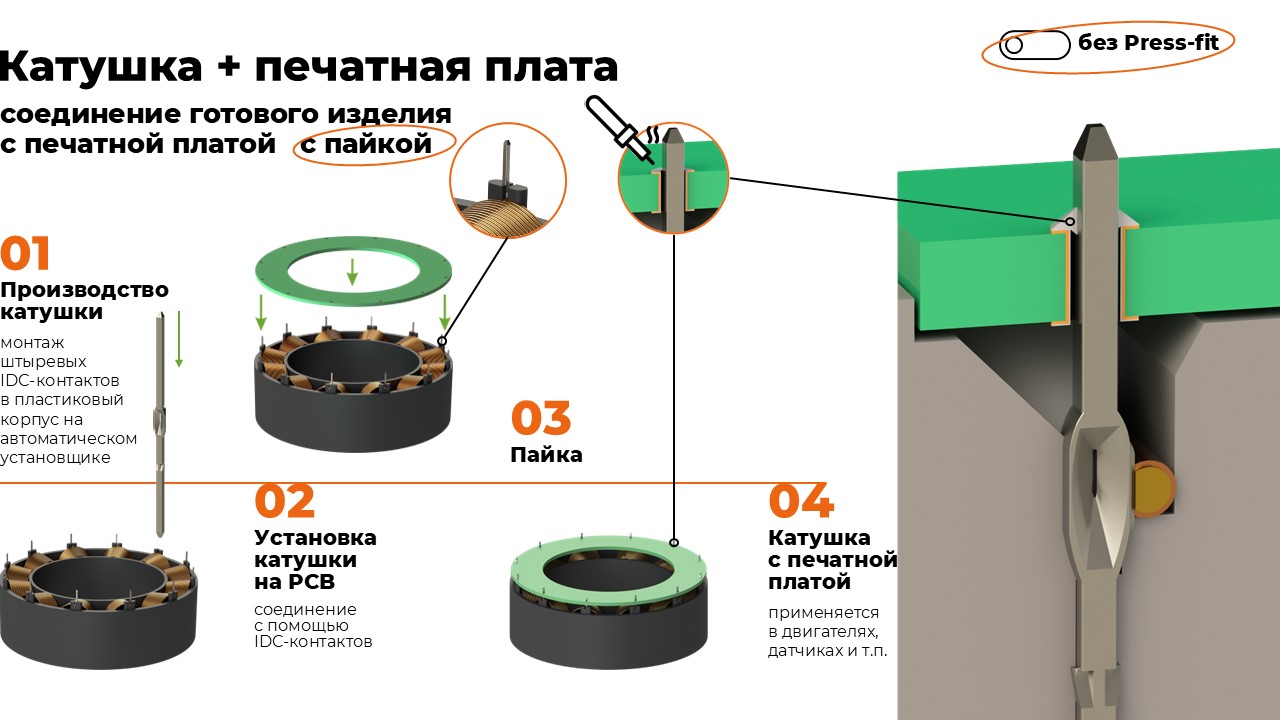

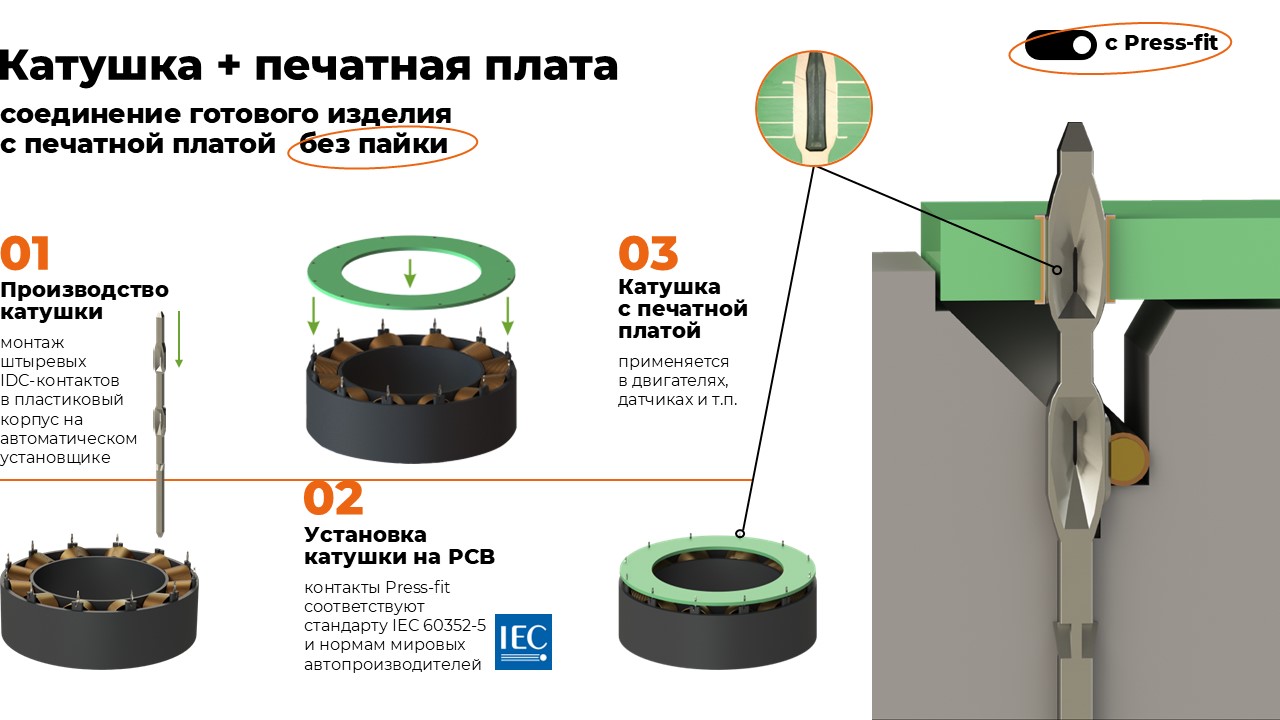

катушка и печатная плата установка

270 млн штыревых контактов — объём поставок SM Contact в 2024 году

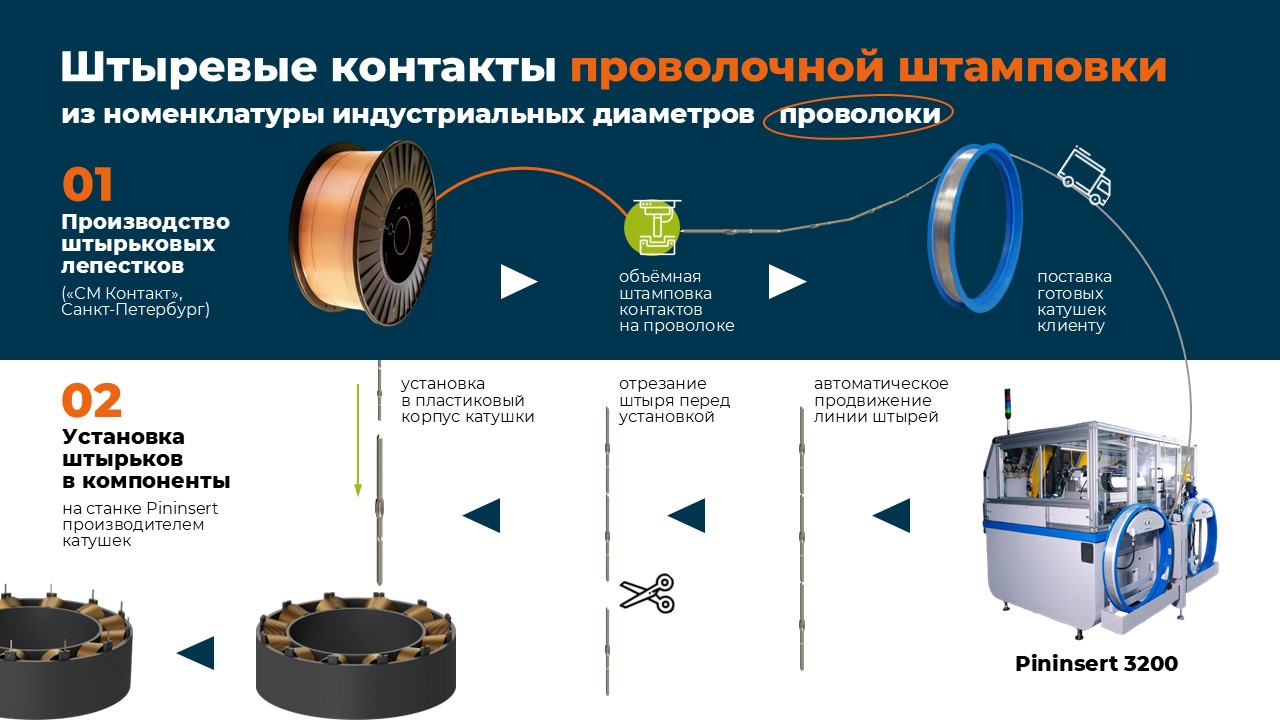

Технология монтажа штыревых контактов проволочной штамповки

Штыри подаются в станок с пластиковых катушек, установленных на размотчики. На каждой катушке — около 200 тыс. штырьков выбранной конфигурации, расположенных один за другим, “конец в конец” (end-to-end). Они намотаны на катушку в виде проволоки непрерывной длины. Такой формат оптимален для технологии “СМ Контакт” с автоматическим монтажом штыревых контактов.

На проволоке в процессе производства штырей делаются насечки, соответствующие заданной длине контактов, — места их разделения во время установки в компоненты. Точность и скорость установки обеспечивают также фаски на обоих концах штырьков.


Геометрия штамповки


На каждый штыревой IDC-контакт может наноситься штамповка для удержания в компоненте:

— Press-fit

— гарпун

— и их комбинации


Тип штамповки определяется необходимостью применения пайки и установки катушки на печатную плату.


Преимущества технологии:


— гибкость: вариативность длины штыря, расположения и количества штамповок

— экономичность: при таком способе изготовления, в отличие от штамповки из полосы, нет потерь материала, а также меньше затраты на оснастку


монтаж контактов проволочной штамповки

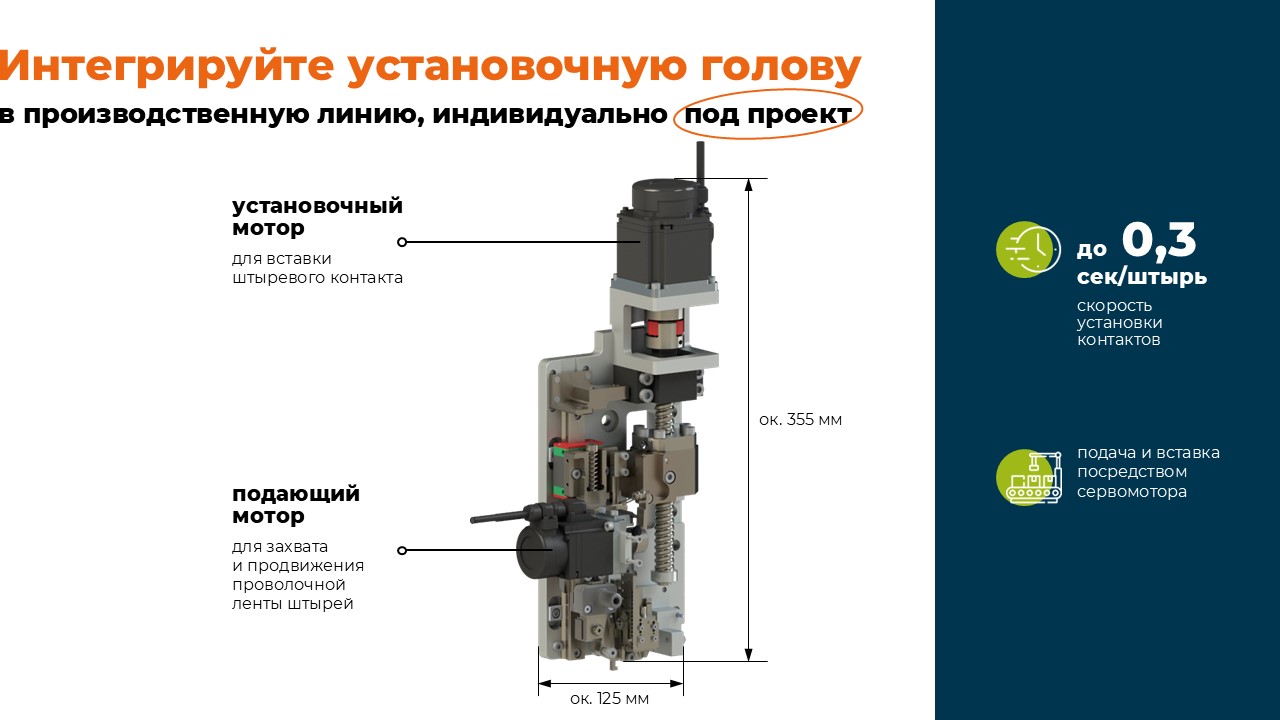

Интегрируйте установочную голову в вашу производственную линию

Если необходимо внедрить операцию монтажа штыревых контактов в технологическую линию, это можно сделать с помощью установочной головы. Помимо головы, потребуется, в том числе, конвейерная система подачи и обмен сигналами. “СМ Контакт” предлагает различные варианты в зависимости от конфигурации линии и работающих в ней станков.

установочная голова интеграция в линию

Буклет про штыревые контакты и установщики
